Hög vinkel transportband

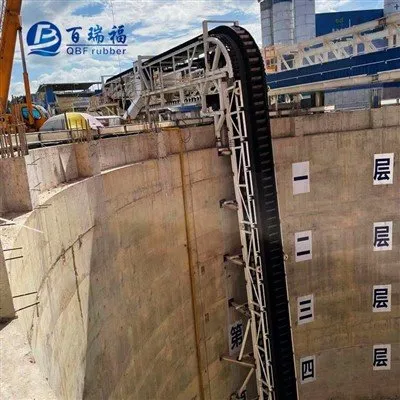

Högvinklat transportband är det mest effektiva sättet att överföra material från horisontell till brant lutande och vertikal applicering.
Hela sortimentstjänsten omfattar val av rem, produktion, installation, skarvning och driftsättning, etc
QBF, som den största tillverkaren av högvinkeltransportband i Kina, erbjuder hela livslängden för högvinkeltransportband.
Högvinklat transportband är det mest effektiva sättet att överföra material från horisontell till brant lutande och vertikal applicering.
Hela sortimentstjänsten omfattar val av rem, produktion, installation, skarvning och driftsättning, etc
Tillverkningskapacitet
●Grundbälte: 300-2400mm
●Sidoväggshöjd: 40-630mm
●Knapphöjd: 35-600mm
●Bältes styrka: 250-7500N/mm
Varm vulkanisering
QBF sidoväggsbälte är sammansatt med varmvulkningsteknik,
Vilket uppnår superhögt vidhäftningsvärde, faller inte av.
Vidhäftningen kommer inte att påverkas av högtemperaturmaterial.
Sidoväggstransportband består av tre delar: basband, sidovägg och kloss.
Korsstabiliserat basbälte
|
Typ |
Styrka（N/mm） |
Täcktjocklek (mm) |
Vikt (kg/㎡) |
Min remskiva dia (mm) |
|
|
250/2 |
2:2 |
9.4 |
200 |
|
400/3 |
4:2 |
13.5 |
315 |
|
|
|
400/3+2 |
4:2 |
12.10 |
315 |
|
500/3+2 |
4:2 |
12.60 |
400 |
|
|
630/4+2 |
4:2 |
15.15 |
500 |
|
|
800/5+2 |
4:2 |
16.10 |
630 |
|
|
1000/5+2 |
4:2 |
17.80 |
800 |
|
|
1250/5+2 |
4:2 |
18.25 |
1000 |
|
|
|
315/2+2 |
4:2 |
13.70 |
315 |
|
400/3+2 |
4:2 |
14.80 |
315 |
|
|
500/3+2 |
4:2 |
15.20 |
400 |
|
|
630/4+2 |
4:2 |
16.70 |
500 |
|
|
800/5+2 |
4:2 |
18.00 |
630 |
|
|
1000/5+2 |
4:2 |
19.20 |
800 |
|
|
1250/5+2 |
4:2 |
21.40 |
1000 |
|
|
|
1600 |
8:8 |
Vänligen fråga |
1250 |
|
2000 |
8:8 |
1250 |
||
|
2500 |
8:8 |
1400 |
||
|
3150 |
8:8 |
1400 |
||
|
3500 |
8:8 |
1600 |
||
|
4500 |
8:8 |
1600 |
||
|
5000 |
8:8 |
1600 |
||
|
5400 |
8:8 |
1800 |
||
|
6000 |
8:8 |
1800 |
Sidovägg
|
Typ |
H(mm) |
Sw (mm) |
Tw (mm) |
P(mm) |
EST vikt (kg/m) |
|
S |
40 |
30 |
20 |
25 |
0.48 |
|
60 |
50 |
45 |
40 |
1.38 |
|
|
80 |
50 |
45 |
40 |
1.67 |
|
|
100 |
50 |
45 |
40 |
2.00 |
|
|
120 |
50 |
45 |
40 |
2.20 |
|
|
MDSF |
120 |
75 |
65 |
63.5 |
3.2 |
|
160 |
75 |
65 |
63.5 |
4.12 |
|
|
200 |
75 |
65 |
63.5 |
4.80 |
|
|
240 |
75 |
65 |
63.5 |
5.77 |
|
|
250 |
75 |
65 |
63.5 |
6.05 |
|
|
280 |
75 |
65 |
63.5 |
6.65 |
|
|
300 |
75 |
65 |
63.5 |
6.85 |
|
|
HHDF HHDF |
300 |
100 |
90 |
83 |
11.81 |
|
400 |
100 |
90 |
83 |
14.60 |
|
|
500 |
105 |
95 |
89 |
19.27 |
Knap
|
Kloss typ |
Höjd (mm) |
Basbredd (mm) |
EST vikt (kg/m) |
Min remskiva dia (mm) |
|
|
55 |
100 |
1.45 |
1250 |
|
75 |
100 |
2.00 |
150 |
|
|
90 |
110 |
2.81 |
250 |
|
|
110 |
110 |
3.27 |
315 |
|
|
|
55 |
100 |
1.61 |
125 |
|
75 |
100 |
2.20 |
150 |
|
|
90 |
110 |
2.70 |
250 |
|
|
110 |
110 |
3.23 |
315 |
|
|
140 |
160 |
5.49 |
400 |
|
|
180 |
160 |
6.67 |
500 |
|
|
230 |
160 |
8.60 |
630 |
|
|
|
55 |
75 |
1.13 |
125 |
|
75 |
100 |
1.82 |
150 |
|
|
90 |
110 |
3.22 |
250 |
|
|
110 |
110 |
3.94 |
315 |
|
|
140 |
150 |
5.49 |
400 |
|
|
180 |
150 |
3.81 |
500 |
|
|
230 |
160 |
8.68 |
630 |
|
|
280 |
180 |
14.90 |
800 |
|
|
|
230 |
160 |
13.80 |
630 |
|
280 |
160 |
15.30 |
800 |
|
|
360 |
230 |
22.80 |
1000 |
|
|
470 |
230 |
30.80 |
1250 |
Sidoblinkers
Vid fritt rinnande eller fina material kan sidoblinkers monteras mellan profilen på tvärklossarna och sidoväggen för att göra en tätning.
